Zapojení parkovací kamery do auta: kompletní návod krok za krokem

Parkování bez couvací kamery? To je trochu jako navigovat naslepo. Stačí jedna nepozornost, a rázem řešíte poškrábaný nárazník. Instalace parkovací kamery do auta přitom není tak složitá, jak se může zdát. S tímto návodem ji zvládnete i bez zkušeností s elektroinstalatérstvím.

Připravili jsme pro vás přehledný postup krok za krokem, od výběru správného místa až po finální testování. Vše, co potřebujete vědět o zapojení kamery do auta, najdete tady.

Co budete potřebovat před instalací

Než se pustíte do práce, zkontrolujte, zda máte po ruce vše potřebné. Šetří to čas i nervy.

• Parkovací kamera (nejlépe kvalitní model — podívejte se na náš výběr parkovacích kamer).
• Monitor nebo autorádio s obrazovkou.
• Napájecí kabely (červený + černý).
• Video kabel — nejčastěji RCA kabel (žlutý konektor).
• Šroubovák, kleště, pásky na svazování kabelů.
• Izolační páska nebo smršťovací bužírky.

Krok 1: Příprava vozidla

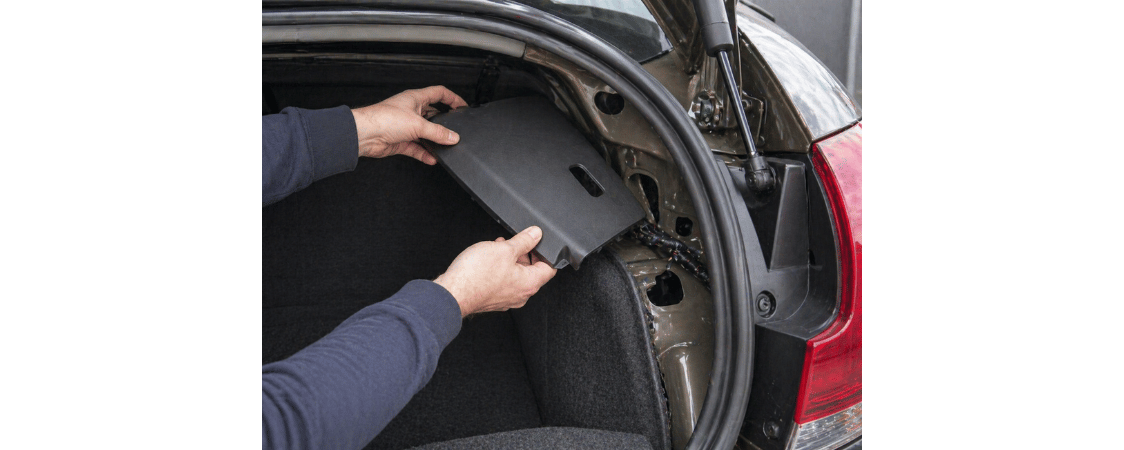

Zaparkujte na rovném místě s dostatkem prostoru okolo. Vypněte motor a odpojte záporný pól baterie, to je základ bezpečnosti při jakékoliv práci s elektrikou v autě. Odstraňte kryt kufru nebo panely v zavazadelníku, kudy povedete kabeláž.

Krok 2: Umístění kamery

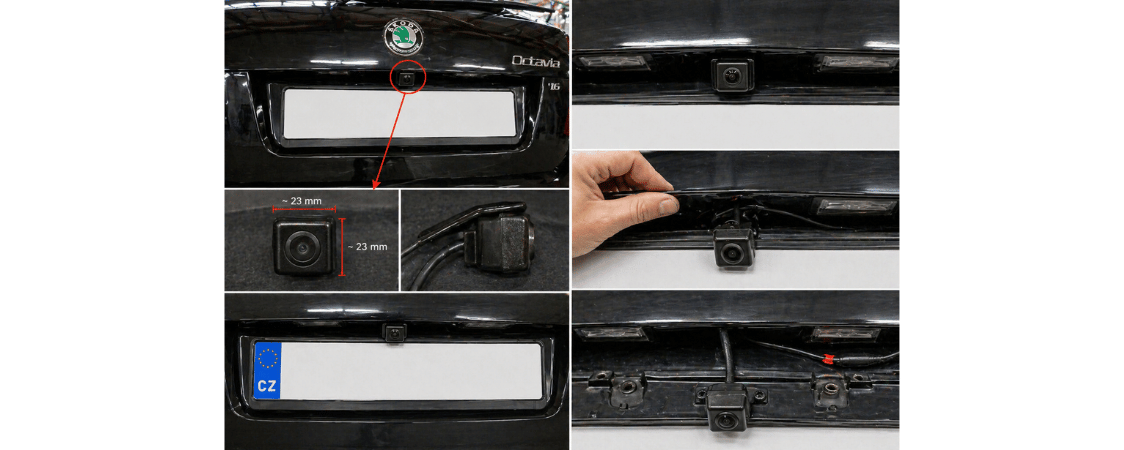

Kamera by měla být namontována uprostřed zadní části vozidla, nejčastěji nad registrační značkou nebo přímo do ní zabudovaná. Dbejte na to, aby měla čistý výhled a nebyla zakrytá spoilerem ani jiným dílem karoserie. Vybírejte místo, kde je kamera chráněná před stříkající vodou a nečistotami z vozovky. Příliš nízko = špinavý objektiv po každém dešti.

Krok 3: Zapojení napájení — kamera na zpátečku

Tady přichází ta podstatnější část. Napájení parkovací kamery se zapojuje do obvodu zpětného světla. Díky tomu se kamera zapne automaticky ve chvíli, kdy zařadíte zpátečku. Žádné mačkání tlačítek, žádné zdržování.

Postup zapojení napájení:

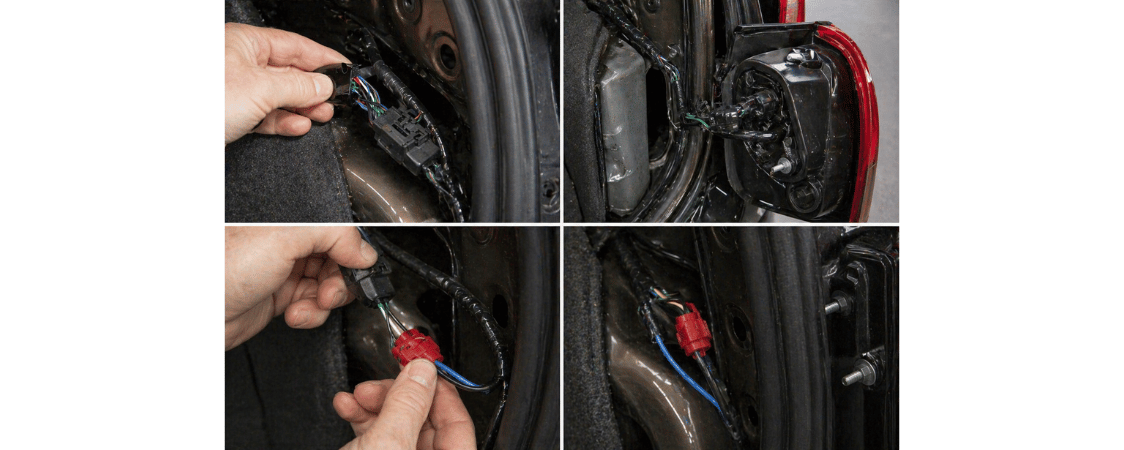

1. Najděte kabeláž zpětného světla v zadní části vozu.
2. Červený kabel kamery připojte na kladný vodič zpětného světla (obvykle červený nebo žlutý).
3. Černý kabel kamery připojte na záporný vodič nebo na karoserii (uzemnění).
4. Spoje dobře zajistěte (ideálně pájením nebo spolehlivými konektory) a překryjte izolační páskou.

Náš tip: Pokud si nejste jisti, který vodič je kladný, použijte zkoušečku napětí. Stačí zapnout zapalování, zařadit zpátečku a vodič, na kterém se ukáže napětí, je ten správný.

Krok 4: Zapojení video signálu

Aby se obraz z kamery dostal na obrazovku vašeho autorádia nebo monitoru, je potřeba propojit kameru video kabelem. Vedení kabelu je klíčové – veďte ho podél stropu nebo pod koberci a prahovými lištami, tak aby nepřekážel a nehrozilo jeho poškození. Použijte pásky nebo svorky na uchycení kabeláže.

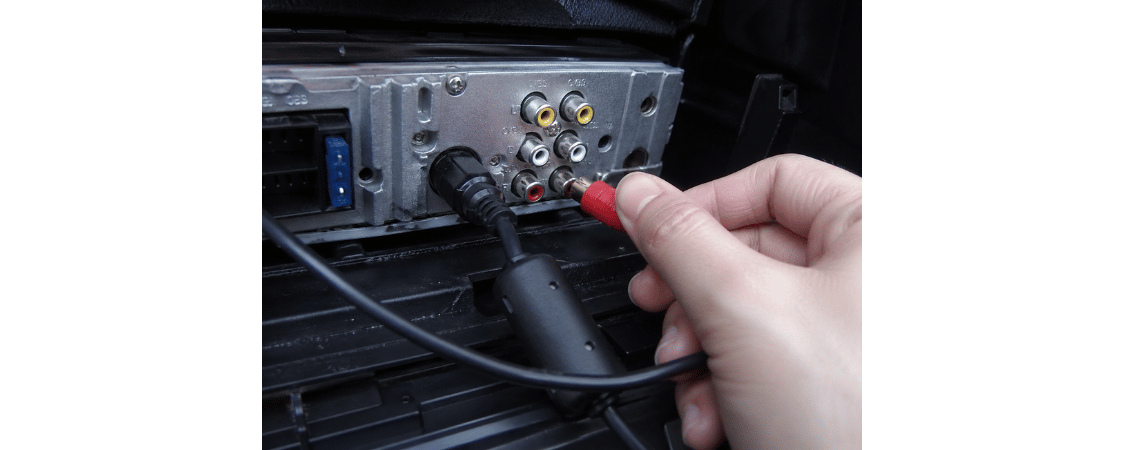

Žlutý RCA konektor z kamery zapojte do video vstupu na monitoru nebo autorádiu. Pokud máte Android autorádio, zpravidla se kamera nastaví přímo v systému a obraz se zobrazí automaticky při zařazení zpátečky.

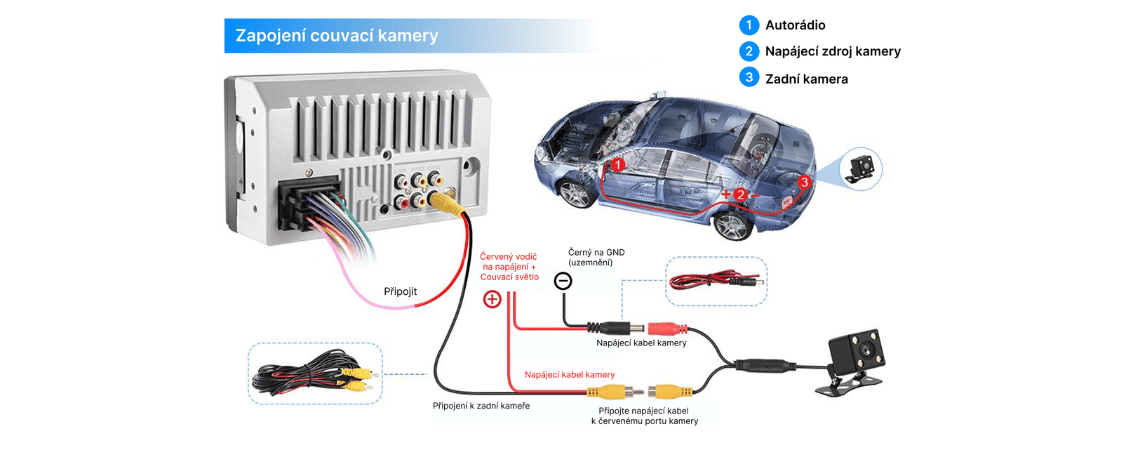

Schéma zapojení parkovací kamery

Pro lepší představu, jak celé schéma zapojení parkovací kamery vypadá, shrnujeme propojení jednotlivých komponent:

• Kamera → zpětné světlo (napájení: červený na +, černý na −).
• Kamera → autorádio / monitor (video signál: žlutý RCA kabel).
• Autorádio / monitor → napájení (přes zapalování nebo přímo přes pojistkovou skříňku).

Jakmile zařadíte zpátečku, zpětné světlo dostane napětí → kamera se zapne → obraz se objeví na displeji. Jednoduché a spolehlivé.

Důležité: Pokud používáte bezdrátovou kameru, video kabel vynechejte. Místo toho je potřeba spárovat bezdrátový vysílač s přijímačem u monitoru. Napájení ze zpětného světla zůstává stejné.

Krok 5: Testování a dokončení instalace

Než vše zakryjete zpět panely, proveďte test. Zapojte baterii zpět, nastartujte auto a zařaďte zpátečku. Obraz by se měl okamžitě objevit na obrazovce — jasný, bez rušení, správně nasměrovaný.

Pokud obraz vypadá dobře, dokončete montáž:

• Pevně uchyťte kameru tak, aby se při jízdě nehýbala.
• Kabeláž schovejte pod panely, koberce nebo prahové lišty.
• Vraťte zpět všechny demontované díly.

Časté problémy a jejich řešení

Na monitoru není žádný obraz: Zkontrolujte, zda je RCA kabel správně zapojen a zda kamera dostává napájení (zkoušečkou změřte napětí na červeném kabelu při zařazené zpátečce).

Obraz je zrnitý nebo ruší: Video kabel pravděpodobně vede příliš blízko silových kabelů (alternátoru, reproduktorů). Zkuste změnit trasu vedení, nebo zvažte použití odrušovacího filtru šumu.

Obraz je zrcadlově překlopený: Většina parkovacích kamer má přepínač pro zrcadlení obrazu. Zkontrolujte nastavení kamery nebo příslušné menu v autorádiu.

Instalace parkovací kamery se vyplatí

Zapojení couvací kamery zvládnete za jedno odpoledne a výsledek oceníte při každém parkování. Klid, přehled a žádné nečekané výdaje za opravu nárazníku, to je přesně to, co dobrá parkovací kamera přináší.

Pokud vás zajímá, jak vybrat tu správnou kameru pro vaše auto, přečtěte si náš průvodce výběrem kamery do auta. A pokud si s instalací přece jen nejste jistí, rádi vám poradíme — stačí nás kontaktovat.
